10,1 polegadas MCU LCD, 220,4 tela de toque de vista da área 65K TFT LCD do × 129,1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Escala da exposição: | 16:9 | Resolução: | 1024*600 |
|---|---|---|---|
| Cores: | 65K | CPU: | Córtice |
| Luz de fundo: | LED | Interface: | RS232/RS485/CMOS/USB |
| Classe do LCD: | A | ||
| Realçar: | módulo da exposição gráfica do lcd,Módulo do painel do LCD |
||
10,1 polegadas MCU LCD, 220,4 tela de toque de vista da área 65K TFT LCD do × 129,1
Vantagem:
|
Com processador central & dispositivo de condução |
|
Controlado por algum MCU |
|
Curva do texto da imagem da exposição através dos comandos |
|
exposição de TFT de 65536 cores |
|
Tela de toque |
|
Relação & porta usb de RS232/TTL UART |
|
Escala larga da tensão |
|
Amplamente utilizado nos muitos vário campo industrial |
|
Fácil de usar! Função poderosa! Custo e tempo da economia! |
Parâmetros do produto
Modelo: STI101WT-01 (tipo industrial)
|
Parâmetro físico |
|
|
Modelo |
STI101WT-01 |
|
Tamanho (polegada) |
10,1” |
|
Definição |
1024×RGB×600 |
|
Afastamento do pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
|
Cor |
65536 cores (bocado 16) |
|
Área da visão |
220.4mm×129.1mm |
|
Dimensão total |
246.5mm×147.8mm×16.5mm (N)/18.5mm (T) |
|
Peso líquido |
765g (N)/795g (T) |
|
Painel de TFT |
Um painel nivelado da indústria |
|
Tela de toque |
Resistência do fio do nível 4 da indústria Ou sem tela de toque é opcional. |
|
Parâmetro do luminoso |
|
|
Tipo do luminoso |
Diodo emissor de luz |
|
Brilho |
500 cd/m2 (O brilho pode ser ajustável em 100 níveis.) |
|
Contraste |
500:1 |
|
Vida do luminoso |
30.000 horas |
|
Ângulo de visão |
70°/70°/50°/60° (L/R/U/D) |
|
Temperatura de trabalho |
-20°C ~ +70°C |
|
Umidade de trabalho |
60°C, 90% |
|
Temperatura de armazenamento |
-30°C ~ +85°C |
|
Modo de tela |
Digitas |
|
Parâmetro de desempenho |
|
|
Processador central |
CortexM3 STM32F103 |
|
Controlador do LCD |
CPLD EPM240 |
|
Refresque a taxa |
60 hertz |
|
Velocidade de interruptor da imagem |
46 ms/picture (22 pictures/s) |
|
Memória Flash |
Padrão 128m, extensão 4GB |
|
Uma quantidade da memória para a imagem |
236 imagens |
|
Relação |
Relação de RS232/TTL UART (Estenda a RS485 tão sobre.) |
|
Transferência das imagens |
MiniUSB 2,0 (12Mbps) & cartão do SD |
|
Escala da tensão |
DC5.0V ~ 20V (valor típico: 12V) |
|
Poder |
5,0 W |
|
Relatório de teste |
|
|
MTBF |
4.250.000 H |
|
Temperatura de trabalho |
-30 °C ~ +85°C |
|
Umidade do ar |
60°C, 90% |
|
Teste contínuo da vibração |
10-55Hz, 1.5mm, 10G |
|
Teste da aceleração do impacto |
6ms, 100G |
|
Teste do ESD |
10KV |
|
Teste da confiança da radiação |
44W |
|
Tamanho principal do módulo de TFT LCD |
|
|
Tamanho |
Definição |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10,4” |
800*600 |
|
12,1” |
800*600 |
|
15,1” |
1024*768 |
Outros modelos
|
Tamanho principal do módulo de TFT LCD |
|
|
Tamanho |
Definição |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10,4” |
800*600 |
|
12,1” |
800*600 |
|
15,1” |
1024*768 |
Operação:
Fácil de usar, há somente 3 etapas que você precisa de executar.
1. Projete um grupo “de interface de utilizador gráfica” essa você necessidade.
2. Conecte seu equipamento com nosso módulo de TFT LCD pelo porto RS232, RS485 ou pela lógica de TTL diretamente.
3. Escreva um programa de controle para que todo o MCU trabalhe o TFT-Módulo através do “comando ajusta-se”.
Princípio de funcionamento:
O módulo de TFT LCD comunica-se com o controlador principal através do comando, e então o controlador principal controlaria a máquina para trabalhar após ter recebido o comando.
Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.
Descrição de software
Nós oferecemos-lhe 3 software simples trabalhar com módulo de TFT LCD.
1. Software assistente: Para transferir arquivos pela rede imagens e arquivos no módulo de TFT LCD, e demonstrar os comandos.
2. Software de controle do toque: Para criar o arquivo de controle.
3. Software da fonte: Para criar o arquivo de fonte.
Período de garantia
1. O período de garantia durará 3 anos após a entrega.
2. Se há qualquer problema técnico ou da qualidade no período de garantia, nós garantimos que os bens estarão substituídos pelo produto novo incondicionalmente.

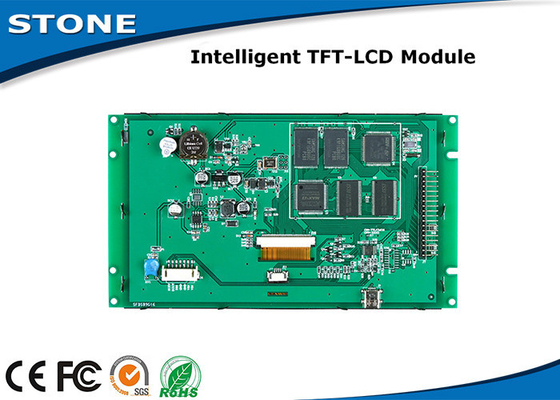

Imagem do produto:
