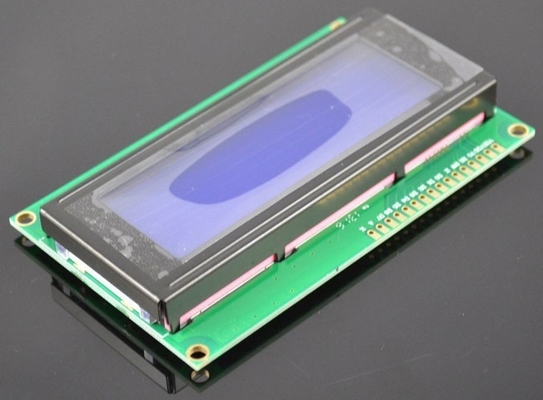

módulo da exposição do LCD do caráter de 2004A 20x4 5V para o luminoso do azul do controlador de Arduino SPLC780

Descrição:

Use suas ligações em ponte solderless da tábua de pão e do fio para fazer estas conexões:

*Use um trilho da tábua de pão para fazer conexões múltiplas ao pino da terra para Arduino
a conexão do potenciômetro do *For, usa o pino center e o qualquer um do potenciômetro dos outros pinos para fazer a conexão do LCD fixar 3 à terra de Arduino
** Um resistor limitador de corrente ou um potenciômetro (um mínimo de 40 ohms) devem ser usados para evitar a corrente excessiva. Deve olhar qualquer outra coisa semelhante:
Software

Está aqui o código do motorista: /* ------------------------------------------------------------------------------- *
código do exemplo do LCD do caráter de //
//www.hacktronics.com
#include
Conexões de //:
rs de //(pino 4 do LCD) ao pino 12 de Arduino
//RW (pino 5 do LCD) ao pino 11 de Arduino
//permite (pino 6 do LCD) ao pino 10 de Arduino
Pino 15 de //LCD ao pino 13 de Arduino
Os pinos d4 de //LCD, d5, d6, d7 a Arduino fixam 5, 4, 3, 2
Lcd a cristal líquido (12, 11, 10, 5, 4, 3, 2);
luminoso do int = 13; o pino 13 de //controlará o luminoso
instalação vaga ()
{
pinMode (luminoso, SAÍDA);
digitalWrite (luminoso, ALTOS); luminoso da volta de //sobre. Substitua a “ELEVAÇÃO” com o “PONTO BAIXO” para desligá-lo.
lcd.begin (20,4); colunas de //, fileiras. use 16,2 para um 16x2 LCD, etc.
lcd.clear (); começo de //com uma tela vazia
lcd.setCursor (0,0); //ajustou o cursor à coluna 0, fileira 0 (a primeira fileira)
lcd.print (“olá!, mundo”); mudança de //este texto ao que quer que você gosta. mantenha-o limpo.
lcd.setCursor (0,1); //ajustou o cursor à coluna 0, fileira 1
lcd.print (“keyes”);
//se você tem 4 uma fileira LCD, uncomment estas linhas a escrever às fileiras inferiores
//e muda a indicação de lcd.begin () acima.
//lcd.setCursor (0,2); //ajustou o cursor à coluna 0, fileira 2
//lcd.print (“fileira 3");
//lcd.setCursor (0,3); //ajustou o cursor à coluna 0, fileira 3
//lcd.print (“fileira 4");
}
laço vago ()
{
}
/* ------------------------------------------------------------------------------- *
Você terá agora um dobrador chamado LCD_example
Comece o software de Arduino e carregue o programa do exemplo clicando File->Sketchbook->Open
Navegue ao dobrador de LCD_example e selecione? LCD_example.pde? arquivo.
Transfira o programa a seu Arduino clicando? Transfira arquivos pela rede à placa do I/O? botão. Após transferir arquivos pela rede, no LCD você deve ver:
Olá!, mundo
