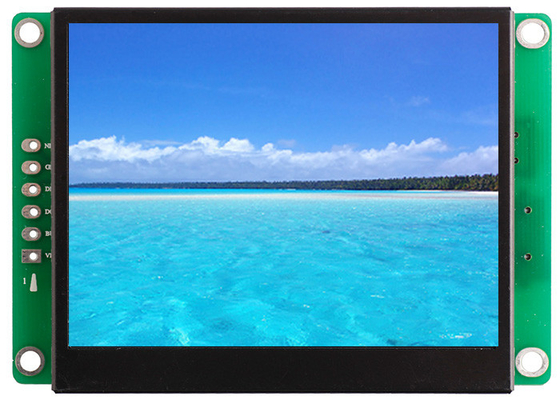

Módulo 60Hz de TFT LCD da indústria 3,5 com área de vista do × 52,53 da alta resolução 69,9

Com processador central & dispositivo de condução

Controlado por algum MCU

Curva do texto da imagem da exposição através dos comandos

exposição de TFT de 65536 cores

Tela de toque

Relação & porta usb de RS232/RS485/TTL UART

Escala larga da tensão

Amplamente utilizado nos muitos vário campo industrial

Fácil de usar! Função poderosa! Custo e tempo da economia!

Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc.

Parâmetro físico

Modelo:

STA035WT-01

Tamanho (polegada):

3,5' '

Definição:

320×RGB×240

Afastamento do pixel:

0.1905mm×0.0635mm (H×V)

Cor:

65536 cores (bocado 16)

Área da visão:

69.9mm×52.53mm

Dimensão da exposição:

74.3mm×54.85

Dimensão total:

93.21mm×65.3mm×13.5mm (N) 15mm (T)

Peso líquido:

85g (N) 100g (T)

Painel de TFT:

Painel da indústria do nível de A+

Tela de toque:

Resistência do fio do nível 4 da indústria
Ou sem tela de toque é opcional.

Parâmetro do luminoso

Tipo do luminoso:

Diodo emissor de luz

Brilho:

250cd/m2
(O brilho pode ser ajustável em 100 níveis.)

Contraste:

500:1

Vida do luminoso:

50.000 horas

Ângulo de visão:

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade de trabalho:

60℃, 90%

Temperatura de armazenamento:

-30℃ ~ +85℃

Modo de tela:

Digitas

Parâmetro de desempenho

Processador central:

CortexM3 STM32F103 200MHz

Controlador do LCD:

CPLD EPM240

Refresque a taxa:

60Hz

Represente a velocidade de interruptor:

12 ms/picture (83 pictures/s)

Memória Flash:

1GB padrão, extensão 2GB

Uma quantidade da memória para a imagem:

474 imagens

Relação:

Relação de RS232 /TTL UART
(Estenda a RS485 tão sobre.)

Transferência das imagens:

MiniUSB2.0 (12Mbps)

Escala da tensão:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

1.2W

Relatório de teste

MTBF:

4.250.000 H

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade do ar:

60℃, 90%

Teste contínuo da vibração:

10-55Hz, 1.5mm, 10G

Teste da aceleração do impacto:

6ms, 100G

Teste do ESD:

10KV

Teste da confiança da radiação

44W
