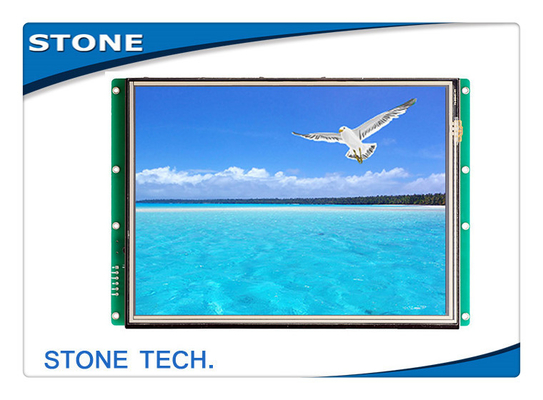

Módulo de TFT LCD da máquina da beleza 10,4 polegadas com cores completas e toque Conrtrol

Parâmetro físico

Modelo:

STA104WT-01

Tamanho (polegada):

10,4 ' '

Definição:

800×RGB×600

Afastamento do pixel:

0.1905mm×0.0635mm (H×V)

Cor:

65536 cores (bocado 16)

Área da visão:

211.2mm×158.4mm

Dimensão da exposição:

212,6 mm×159.8mm

Dimensão total:

255mm×176.8mm×16.5mm (N)/18.5mm (T)

Peso líquido:

765g (N)/805g (T)

Painel de TFT:

Painel da indústria do nível de A+

Tela de toque:

Resistência do fio do nível 4 da indústria

Ou sem tela de toque é opcional.

Parâmetro do luminoso

Tipo do luminoso:

Diodo emissor de luz

Brilho:

700cd/m2

(O brilho pode ser ajustável em 100 níveis.)

Contraste:

500:1

Vida do luminoso:

100000 horas

Ângulo de visão:

70°/70°/50°/60° (L/R/U/D)

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade de trabalho:

60℃, 90%

Temperatura de armazenamento:

-30℃ ~ +85℃

Modo de tela:

Digitas

Parâmetro de desempenho

Processador central:

CortexM3 STM32F103 200MHz

Controlador do LCD:

CPLD EPM240

Refresque a taxa:

60Hz

Represente a velocidade de interruptor:

46 ms/picture (22 pictures/s)

Memória Flash:

2GB padrão, extensão 4GB

Uma quantidade da memória para a imagem:

236 imagens

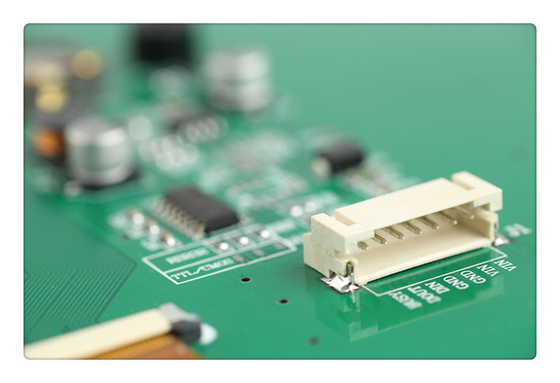

Relação:

Relação de RS232 /TTL UART

(Estenda a RS485 tão sobre.)

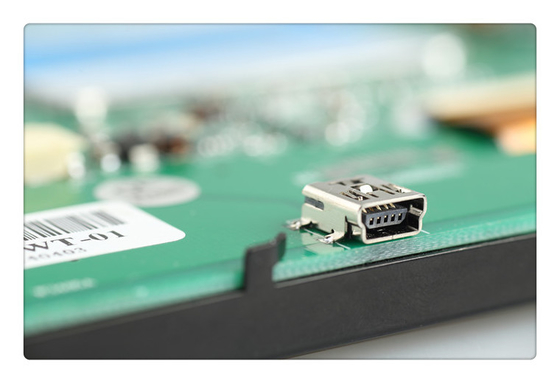

Transferência das imagens:

MiniUSB2.0 (12Mbps)

Escala da tensão:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

5.0W

Relatório de teste

MTBF:

4.250.000 H

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade do ar:

60℃, 90%

Teste contínuo da vibração:

10-55Hz, 1.5mm, 10G

Teste da aceleração do impacto:

6ms, 100G

Teste do ESD:

10KV

Teste da confiança da radiação

44W
