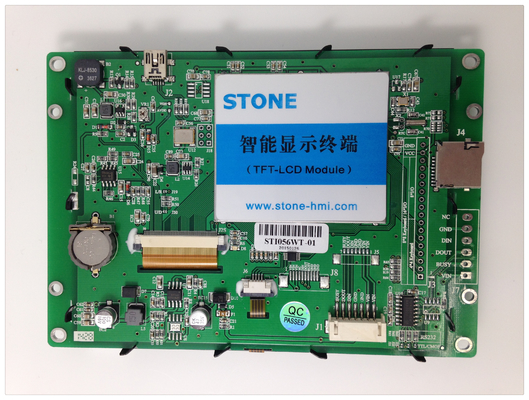

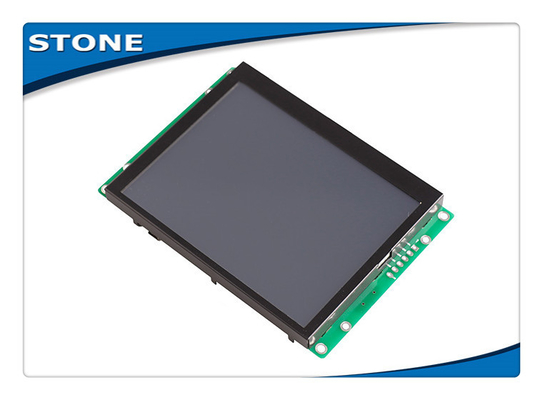

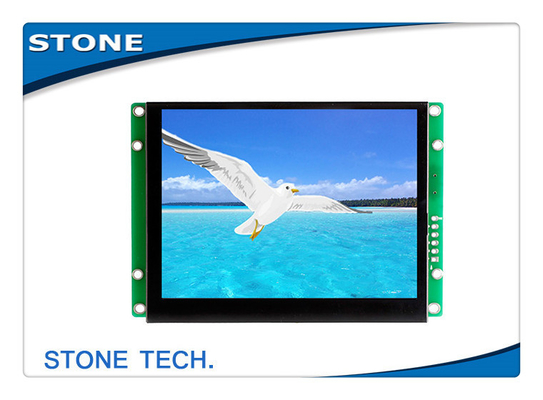

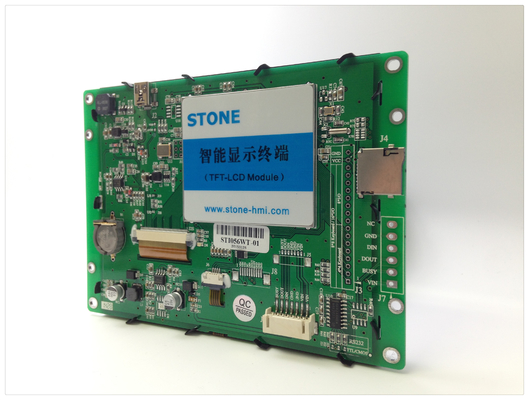

5,6" módulo de TFT LCD com a tela de toque do monitor da placa de motorista
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tamanho: | 5,6" | cor: | 65 K |
|---|---|---|---|
| Resolução: | 640*480 | Escala da exposição: | 4:3 |
| Luz de fundo: | LED | CPU: | Córtice |
| Realçar: | módulo da tela de toque,exposição do lcd da cor do tft |
||
5,6" módulo de TFT LCD com a tela de toque do monitor da placa de motorista
Fácil!!! Poderoso!!! Salvamento!!!
O módulo inteligente de TFT LCD pode ser controlado por todo o MCU com nosso poderoso & o grupo fácil do comando (ENCANTAR o código), tão muitos do coordenador em mais de 50 países aprecia nosso produto para o projeto novo.
1. Projete um grupo “de interface de utilizador gráfica bonita” essa você necessidade.
2. Conecte seu equipamento com nosso módulo de TFT LCD pelo porto RS232, RS485 ou pela lógica de TTL diretamente, apto para a utilização.
3. Escreva um programa simples para que o MCU controle o módulo de TFT LCD através do “comando poderoso ajusta-se” (ENCANTAR o código).
Aquele é todo. Salvar muitos tempo e custo de desenvolvimento para o coordenador.
Por exemplo: Comando 0x70 da imagem.
Envie: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”
|
|
Introdução |
Exemplo |
Nota |
|
AA |
Cabeça do quadro |
|
Cabeça do quadro de um comando |
|
0x70 |
Código de comando |
|
|
|
Pic_ID |
Número de seqüência da imagem atual |
0x00 0x01 |
Imagem da mostra - 01 |
|
Centímetro cúbico 33 C3 3C |
Extremidade de quadro |
|
Fim de quadro de um comando |
Nós ofereceríamos uma caixa de ferramentas simples ajudá-lo a trabalhar com o módulo de TFT LCD no PC.
1. Função assistente: mostre como enviar o grupo do comando para controlar a exposição de TFT.
2. Função da transferência: Transfira os arquivos das imagens e de configuração no módulo de TFT
3. Toque na função de controle: Defina muitos botões na interface de utilizador, a seguir crie um arquivo de configuração do toque.
4. Software da fonte: Crie o arquivo de configuração da fonte.
Amplamente utilizado nos muitos vário campo industrial em mais de 50 países.
Modelo: STI056WT-01 (tipo industrial)
|
Parâmetro físico |
|
|
Modelo |
STI056WT-01 |
|
Tamanho (polegada) |
5,6" |
|
Definição |
640×RGB×480 |
|
Afastamento do pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
|
Cor |
65536 cores (bocado 16) |
|
Área da visão |
112,9 milímetros de × 84,67 milímetros |
|
Dimensão total |
143,5 milímetros de × 101,4 milímetros de × 14,3 milímetro (N) 15,9 milímetros (T) |
|
Peso líquido |
240 g (N) 275 g (T) |
|
Painel de TFT |
Um painel nivelado da indústria |
|
Tela de toque |
Resistência do fio do nível 4 da indústria Ou sem tela de toque é opcional. |
|
Parâmetro do luminoso |
|
|
Tipo do luminoso |
Diodo emissor de luz |
|
Brilho |
280 cd/m2 (O brilho pode ser ajustável em 100 níveis.) |
|
Contraste |
500:1 |
|
Vida do luminoso |
30.000 horas |
|
Ângulo de visão |
70°/70°/50°/70° (L/R/U/D) |
|
Temperatura de trabalho |
-20°C ~ +70°C |
|
Umidade de trabalho |
55°C, 85% |
|
Temperatura de armazenamento |
-30°C ~ +85°C |
|
Modo de tela |
Digitas |
|
Parâmetro de desempenho |
|
|
Processador central |
CortexM3 STM32F103 |
|
Controlador do LCD |
CPLD EPM240 |
|
Refresque a taxa |
60Hz |
|
Represente a velocidade de interruptor |
30 ms/picture (33 pictures/s) |
|
Memória Flash |
Padrão 256m, extensão 2GB |
|
Uma quantidade da memória para a imagem |
304 imagens |
|
Relação |
Relação de RS232/RS485/TTL UART |
|
Transferência das imagens |
MiniUSB2.0 (12Mbps) & cartão do SD |
|
Escala da tensão |
DC5.0V ~ 20V (valor típico: 12V) |
|
Poder |
2,2 W |
|
Relatório de teste |
|
|
MTBF |
4,250,000H |
|
Temperatura de trabalho |
-20°C ~ +70°C |
|
Umidade do ar |
60°C, 90% |
|
Teste contínuo da vibração |
10-55Hz, 1.5mm, 10G |
|
Teste da aceleração do impacto |
6ms, 100G |
|
Teste do ESD |
10KV |
|
Teste da confiança da radiação |
44W |
|
Tamanho principal do módulo de TFT LCD |
|
|
Tamanho |
Definição |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8,4" |
800*600 |
|
10,1” |
1024*600 |
|
10,4” |
800*600 |
|
12,1” |
800*600 |
|
15,1” |
1024*768 |
|
Com processador central & dispositivo de condução |
|
Controlado por algum MCU |
|
Curva do texto da imagem da exposição |
|
exposição de TFT de 65536 cores |
|
Escala larga da tensão de funcionamento |
|
Amplamente utilizado no vário campo industrial |
|
Com programa ajustado poderoso do software & do comando |
|
Fácil de usar! Função poderosa! Custo e tempo da economia! |
