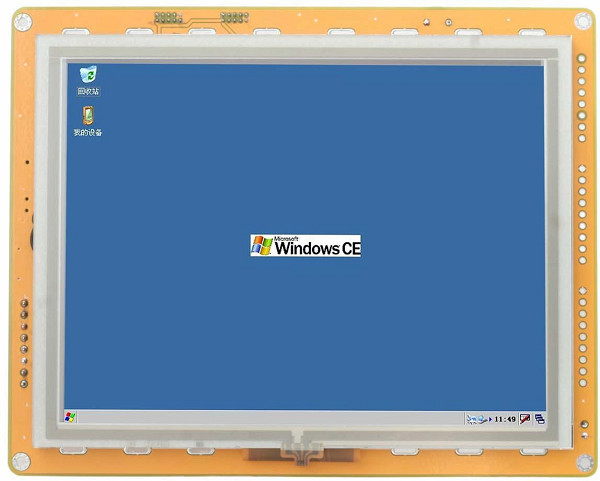

Ultra - PC industrial áspero da integração alta/tela de alta resolução com rs232

Ultra - PC industrial áspero da integração alta/tela de alta resolução com rs232

Tipo PC industrial do módulo de Windows CE

1. Característica do produto

Especificação do hardware

• a integração Ultra-alta, termina a estrutura encaixada e fixo no local de fácil utilização.
• Cartão do ANFITRIÃO de USB, do USB DVICE, do SD, etc.
• a microplaqueta de 32 bits do BRAÇO do RISC, núcleo de ARM920T, freqüência é 400MHz.
• SDRAM: 64M.
• FLASH DO NAND: 64M.
• tela digital de 7-inch TFT (16:9), 800 definição do × 480, luminoso do diodo emissor de luz.
• Tela de toque resistive de quatro fios.
• Dois RS232 padrão, um RS232/RS485 switchable, coordenando com PC, MCU, PIC, AVR, DSP, etc.
• Campainha eléctrica para o controle do som do alarme.
• Poder: 9V~28V.
• Temperatura de funcionamento: -20℃ ~ +70℃, temperatura de armazenamento: -30℃ ~+85℃, umidade de funcionamento: 45% ~80%RH.
• As telas foram passadas à certificação do CE, do FCC, do ROHS e das temperaturas.

Especificação do software

• O sistema operativo genuíno do NÚCLEO de WINDOWS CE5.0 da edição é instalado e as horas de início são menos de 12 segundos.
• Depois que o sistema começa, a capacidade restante de SDRAM é até 60M.
• O espaço de memória pode ser ajustado entre a memória do programa e a memória do armazenamento. Os dados não seriam perdidos após o poder para baixo.
• Software EVC/VS2005 e MFC.
• Software de ActiveSync, eliminação de erros de código com o porta usb.
• Apoiando para a preservação do registro, da hora e da data sob a situação do poder-para baixo.
• As aplicações podem correr automaticamente quando STeWin070 giram sobre alterando o registro.
• O cartão do SD pode ser alterado poder-na imagem e o ósmio e etc. da elevação. Pode apoiar até 8GB.
• O cartão do SD pode armazenar software, arquivos dos multimédios e os dados.
• Suportar para o API funciona, como o controle do luminoso, o ajuste do volume, a rotação da tela, o controle de tempo, etc.
• O luminoso e o som podem ser ajustados com o parâmetro.
• Os usuários podem comutar entre o sistema e a aplicação pelo interruptor.
• Oferecimento inteiramente - código funcional de SDK e funções do API.
• Código fonte livre da oferta para a utilidade simples.
• O cão de guarda pode impedir o sistema para tragar.
• FRAM, os dados armazenados e os dados freqüentes lidos e escrevem, lêem e escrevem a velocidade são equivalentes a RAM.
• O formato TFAT de Nandflash, para evitar acidentes durante a operação arquiva a corrupção causada pela falha de energia.

2. Especificação e parâmetro de desempenho

3. Dimensões

Tamanho da instalação de STeWin3S

Unidade: milímetro

4. Introdução da aparência

5. Introdução da relação

1, poder: C.C. 9V~28V

2, relação de USB: USB-HOST para o U-Disco (até 2G), ratos de USB, teclados de USB

3, cartão do SD: até 8G

4, SW1

Este interruptor é um LOGOTIPO da actualização, sistema ou se automaticamente

5, interface de rede

6, série: RS232 e RS485 (opcionais)

STeWin070 pode ser um dispositivo de controle terminal displayable e conectado ao computador subordinado (mcu) com RS232.

A vantagem de separar a relação da exposição do sistema de controlo está fazendo os sistemas independentes e está promovendo-os convenientemente.

7, porto de saída audio (opcional): conecte à saída ou ao orador estereofónico do auscultadores
