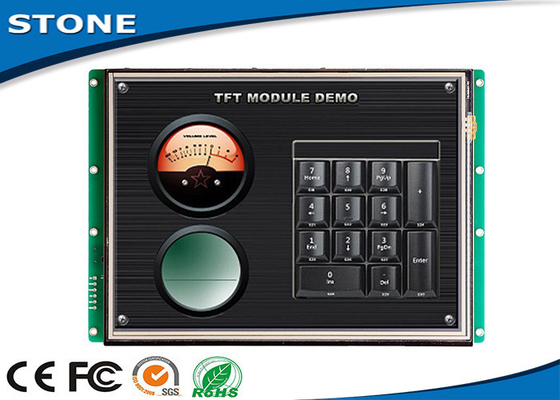

Polegada 5.0W do módulo 10,4 da exposição de MCU RGB TFT com resistência de 4 fios
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tamanho: | 10,4” | cor: | 65 K |
|---|---|---|---|
| Resolução: | 800*600 | Escala da exposição: | 4:3 |
| Luz de fundo: | LED | Interface: | RS232/RS485/CMOS/USB |
| CPU: | Córtice | Classe do LCD: | A |
| Realçar: | Monitor legível do LCD da luz solar,módulo da exposição gráfica do lcd |
||
Polegada 5.0W do módulo 10,4 da exposição de MCU RGB TFT com resistência de 4 fios
Princípio de funcionamento
O módulo de TFT LCD comunica-se com o controlador principal através do comando, a seguir o controlador principal controlaria a máquina para trabalhar após ter recebido os comandos.
Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.
Descrição de software
Nós oferecemos-lhe 3 software simples trabalhar com módulo de TFT LCD.
1. Software assistente: Para transferir arquivos pela rede imagens e arquivos no módulo de TFT LCD, e demonstrar os comandos.
2. Software de controle do toque: Para criar o arquivo de controle.
3. Software da fonte: Para criar o arquivo de fonte.
Descrição de produto
1. Controlado por todo o MCU através do “comando simples ajusta-se”
2. Usado como o sistema do controlador do Toque-screeen & de exposição de TFT LCD
3. Baixo custo e boa qualidade.
Parâmetro do produto
Modelo: STI104WT-01 (tipo industrial)
Parâmetro físico | |
Modelo | STI104WT-01 |
Tamanho (polegada) | 10,4” |
Definição | 800×RGB×600 |
Afastamento do pixel | 0,1905 milímetros de × 0,0635 milímetro (H×V) |
Cor | 65536 cores (bocado 16) |
Área da visão | 211,2 milímetros de × 158.4mm |
Dimensão total | 255 milímetros de × 16,5 milímetro do × 176.8mm (N) 18,5 milímetros (T) |
Peso líquido | 765g (N) 805g (T) |
Painel de TFT | Um painel nivelado da indústria |
Tela de toque | Resistência do fio do nível 4 da indústria |
Parâmetro do luminoso | |
Tipo do luminoso | Diodo emissor de luz |
Brilho | 300 cd/m2 |
Contraste | 500:1 |
Vida do luminoso | 30.000 horas |
Ângulo de visão | 70°/70°/50°/60° (L/R/U/D) |
Temperatura de trabalho | -20°C ~ +70°C |
Umidade de trabalho | 60°C, 90% |
Temperatura de armazenamento | -30°C ~ +85°C |
Modo de tela | Digitas |
Parâmetro de desempenho | |
Processador central | CortexM3 STM32F103 |
Controlador do LCD | CPLD EPM240 |
Refresque a taxa | 60Hz |
Represente a velocidade de interruptor | 46 ms/picture (22 pictures/s) |
Memória Flash | 2GB padrão, extensão 4GB |
Uma quantidade da memória para a imagem | 236 imagens |
Relação | Relação de RS232/TTL UART |
Transferência das imagens | MiniUSB2.0 (12Mbps) & cartão do SD |
Escala da tensão | DC4.5V ~ 20V (valor típico: 12V) |
Poder | 5.0W |
Relatório de teste | |
MTBF | 4,250,000H |
Temperatura de trabalho | -30°C ~ +85°C |
Umidade do ar | 60°C, 90% |
Teste contínuo da vibração | 10-55Hz, 1.5mm, 10G |
Teste da aceleração do impacto | 6ms, 100G |
Teste do ESD | 10KV |
Teste da confiança da radiação | 44W |
Vantagens
Com processador central & dispositivo de condução |
Controlado por algum MCU |
Curva do texto da imagem da exposição através dos comandos |
exposição de TFT de 65536 cores |
Tela de toque |
Relação & porta usb de RS232/RS485/TTL UART |
Escala larga da tensão |
Amplamente utilizado nos muitos vário campo industrial |
Fácil de usar! Função poderosa! Custo e tempo da economia! |
Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc. |
Outros modelos
Tamanho principal do módulo de TFT LCD | |
Tamanho | Definição |
3,5" | 320*240 |
4,3" | 480*272 |
5" | 640*480; 480*272; 800*480 |
5,6" | 640*480 |
7" | 800*480; 800*600; 1024*600 |
8" | 800*600; 800*480; 1024*768 |
9" | 800*480 |
10,4” | 800*600 |
12,1” | 800*600 |
15,1” | 1024*768 |
