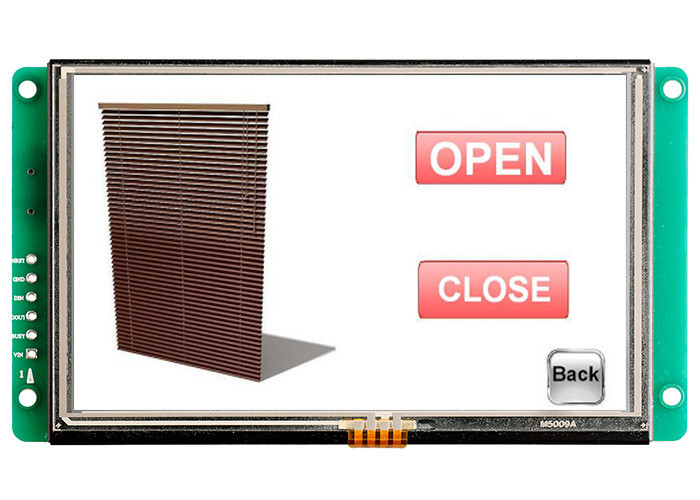

Monitor da tela de toque do processador central do córtice do RGB 5 polegadas - definição alta

Parâmetro físico

Modelo

STI050WT-02

Tamanho (polegada)

5,0"

Definição

480×RGB×272

Afastamento do pixel

0,1905 milímetros de × 0,0635 milímetro (H×V)

Cor

65536 cores (bocado 16)

Área da visão

110,88 milímetros de × 62.84mm

Dimensão da exposição

113,3 milímetros de × 65.25mm

Dimensão total

× de 122.1mm 77,2 milímetros de × 15,6 milímetro (N) 16,5 milímetros (T)

Peso líquido

195g (N) 200g (T)

Painel de TFT

Um painel nivelado da indústria

Tela de toque

Resistência do fio do nível 4 da indústria
Ou sem tela de toque é opcional.

Parâmetro do luminoso

Tipo do luminoso

Diodo emissor de luz

Brilho

300 cd/m2
(O brilho pode ser ajustável em 100 níveis.)

Contraste

500:1

Vida do luminoso

30.000 horas

Ângulo de visão

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabalho

-20°C ~ +70°C

Umidade de trabalho

60°C, 90%

Temperatura de armazenamento

-30°C ~ +85°C

Modo de tela

Digitas

Parâmetro de desempenho

Processador central

CortexM3 STM32F103

Controlador do LCD

CPLD EPM240

Refresque a taxa

60Hz

Represente a velocidade de interruptor

30 ms/picture (33 pictures/s)

Memória Flash

2GB padrão, extensão 4GB

Uma quantidade da memória para a imagem

314 imagens

Relação

Relação de RS232/TTL UART
(Estenda a RS485 tão sobre.)

Transferência das imagens

MiniUSB2.0 (12Mbps) & cartão do SD

Escala da tensão

DC5.0V ~ 20V (valor típico: 12V)

Poder

3.0W

Relatório de teste

MTBF

4,250,000H

Temperatura de trabalho

-30°C ~ +85°C

Umidade do ar

60°C, 90%

Teste contínuo da vibração

10-55Hz, 1.5mm, 10G

Teste da aceleração do impacto

6ms, 100G

Teste do ESD

10KV

Teste da confiança da radiação

44W

Com processador central & dispositivo de condução

Controlado por algum MCU

Curva do texto da imagem da exposição através dos comandos

exposição de TFT de 65536 cores

Tela de toque

Relação & porta usb de RS232/RS485/TTL UART

Escala larga da tensão

Amplamente utilizado nos muitos vário campo industrial

Fácil de usar! Função poderosa! Custo e tempo da economia!

Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc.

Tamanho principal do módulo de TFT LCD

Tamanho

Definição

3,5"

320*240

4,3"

480*272

5"

640*480; 480*272; 800*480

5,6"

640*480

7"

800*480; 800*600; 1024*600

8"

800*600; 800*480; 1024*768

9"

800*480

10,4”

800*600

12,1”

800*600

15,1”

1024*768
