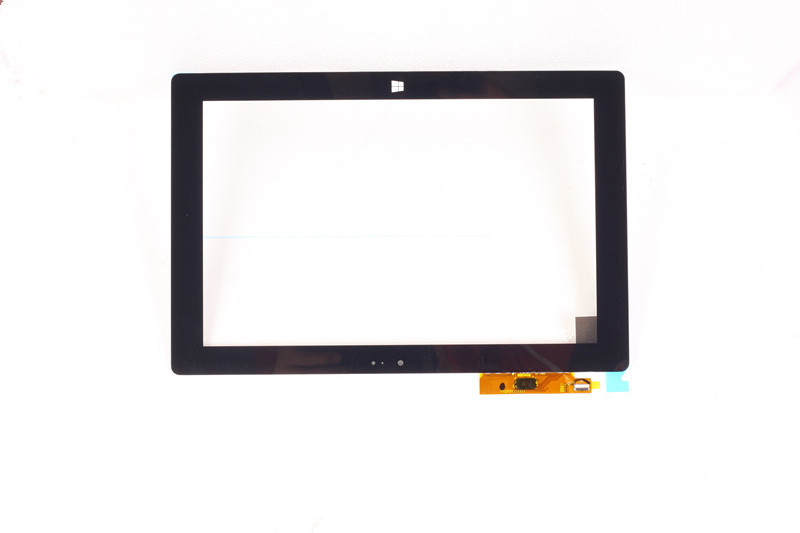

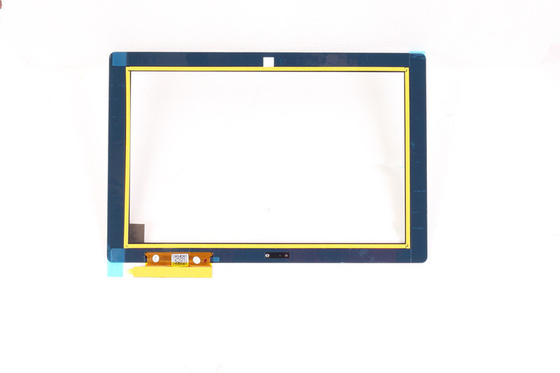

10,1 do” relações adesivas 10 do painel de toque I2C LCD multi - pontos do toque

10,1 do” relações adesivas 10 do painel de toque I2C LCD multi - pontos do toque

Detalhe rápido:

1. Vidro de tampa + vidro de ITO + Adhesive+ FPC
2. Relação: I2C
3. Modelo de IC: GT928
4. Tensão do trabalho: 2.8V-3.3 V
5. Aplicação: PC da tabuleta

Especificação do painel de toque:

Modelo não.	SCT-GA0-004052W
Estrutura	GG
Tamanho	10,1”
Conexão	COF
Modelo de IC	GT928
Relação	I2C
Sistema operativo	Andróide
Área ativa	217,58 x 136.36mm
Dimensão do esboço	248,8 x174.5mm
Vidro de ITO	0.55mm
Vidro de tampa	0.7mm
Adesivo	0.165mm
Espessura total	1,4±0.1mm
Multi toque	10 pontos
Transparente	≥87%
Dureza de superfície	6H
Temperatura de funcionamento	-20℃~70℃, ≤90%RH
Temperatura de armazenamento	-30℃~80℃, ≤90%RH

Estrutura principal:

Estrutura do GG do ■

A estrutura do GG é vidro de tampa mais a solução de vidro da tecnologia do sensor, com transmitância alto, bom efeito de proteger o risco e também mais duramente do que a estrutura da PÁGINA.

Estrutura do ■ OGS

OGS é uma solução de vidro, forma diretamente o filme de condução de ITO no vidro protetor e usa a tecnologia de sensor. Tem a vantagem da estrutura simples, da luz, do fino e do bom transmitindo etc.

Estrutura da PÁGINA do ■

A estrutura da PÁGINA usa um filme do ANIMAL DE ESTIMAÇÃO mais a solução do vidro do sensor. A tecnologia de processamento madura reduz extremamente a taxa de falhas e o custo. Tem o mesmo peso nivelado com estrutura de OGS.

Aplicação:

1. PC da tabuleta (MEADOS DE)
2. Aparelho electrodoméstico
3. Sistema do banco
4. Sistema home esperto
5. Equipamento industrial
6. Tudo em um (AIO)
7. Navegação do carro (GPS)
8. Telefone esperto
9. Ultra livro
10. Eletrônica da educação

Material principal:

IC: de Taiwan, de América etc.

Filme: de Japão, de Coreia etc.

Vidro: de Japão, de América, de Alemanha etc.

Condição do ambiente:

Artigo	Valor
ambiente de trabalho	-20℃~70℃, ≤90%RH
ambiente do armazenamento	-30℃~80℃, ≤90%RH

Características mecânicas:

Artigo	Valor
área de contato do dedo	Φ≥5mm
transmitância	≥87%

Características elétricas:

Artigo	Valor
tensão de funcionamento	DC2.8~3.3V
resistência de isolação	>20M, DC25V
corrente de trabalho	12mA~14.5mA
tempo de resposta	≤16ms

Condição da confiança:

Artigo	circunstância
alta temperatura e umidade	60℃, 90%RH, 96H
armazenamento de alta temperatura	70℃/120H
choque térmico	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos

Precauções do conjunto:

1. Não exerça a força extra ao painel de toque.
2. Desde que o painel de toque é transparente e claro, certifique-se vestir a dedeira ou a luva antes de tocar. Seja cuidadoso de suas mãos e de outras partes de ferimento na manipulação pelos cantos de vidro.
3. Ao segurar, certifique-se guardarar as peças nao center das beiras do painel de toque para evitar a sujeira ao painel de toque. Não levante o painel de toque pela cauda para evitar a cauda afrouxam.
4. Quando instalar e montar, não levantarem a cauda com força pesada para evitar a cauda que descasca fora o painel de toque.
5. Não cole nem não monte outras peças na cauda, tal como a placa adicional do filme ou de metal. Porque exercerá a força extra para atar a ponta e a cauda da causa afrouxam.
6. Por favor não puxe FPC com força dum lado ao outro, porque a tensão de FPC fará FPC estourar.
7. Se há um sulco do ar no painel de toque, quando a estrutura de produto do projeto, não se certificar de nenhuns líquido e pó perto do sulco do ar.
8. A fim evitar o esforço pesado à superfície do painel de toque, certifique-se manter a diferença de montagem de 0.2mm-0.5mm entre o painel de toque e o caso.
