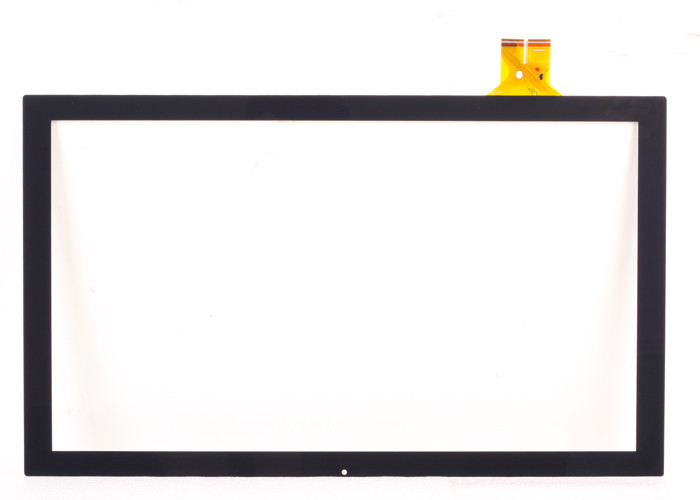

Painel de toque do LCD da estrutura da PÁGINA multi écran sensível capacitivo de 21,5 polegadas

Painel de toque do LCD da estrutura da PÁGINA multi écran sensível capacitivo de 21,5 polegadas

Detalhe rápido:

• ANIMAL DE ESTIMAÇÃO da tampa + vidro + adesivo + FPC de ITO
• Projeto de IC: SIS9251 + 9203
• Tensão do trabalho: 2.8V-3.3 V
• Multi toque: 10 pontos

Material principal:

IC: de Taiwan, de América etc.

Vidro: de Japão, de América, de Alemanha etc.

Filme: de Japão, de Coreia etc.

Toque PanelSpecification:

Modelo não.	SCT-PB1-004672A
Estrutura	PÁGINA
Tamanho	21,5 polegadas
Multi toque	10 pontos
Área ativa	478,2 x 269.8mm
Dimensão do esboço	525 x 312mm
Vidro de ITO	1.8mm
ANIMAL DE ESTIMAÇÃO da tampa	0.188mm
Adesivo	0.165mm
Espessura total	2,3±0.1mm
Dureza de superfície	3H
Tensão do trabalho	2.8V-3.3V
Conexão	ESPIGA
Projeto de IC	SIS9251 + 9203
Transparente	≥87%
Temperatura de funcionamento	-20℃~70℃, ≤90%RH
Temperatura de armazenamento	-30℃~80℃, ≤90%RH

Estrutura principal:

• Estrutura do GG

A estrutura do GG é vidro de tampa mais a solução de vidro da tecnologia do sensor, com transmitância alto, bom efeito de proteger o risco e também mais duramente do que a estrutura da PÁGINA.

• Estrutura de OGS

OGS é uma solução de vidro, forma diretamente o filme de condução de ITO no vidro protetor e usa a tecnologia de sensor. Tem a vantagem da estrutura simples, da luz, do fino e do bom transmitindo etc.

• Estrutura da PÁGINA

A estrutura da PÁGINA usa um filme do ANIMAL DE ESTIMAÇÃO mais a solução do vidro do sensor. A tecnologia de processamento madura reduz extremamente a taxa de falhas e o custo. Tem o mesmo peso nivelado com estrutura de OGS.

Aplicação:

• Navegação do carro (GPS)
• Eletrônica da educação
• Aparelho electrodoméstico
• Sistema do banco
• Sistema home esperto
• Equipamento industrial
• PC da tabuleta (MEADOS DE)
• Telefone esperto
• Ultra livro
• Tudo em um (AIO)

Condição do ambiente:

Artigo	Valor
ambiente de trabalho	-20℃~70℃, ≤90%RH
ambiente do armazenamento	-30℃~80℃, ≤90%RH

Características elétricas:

Artigo	Valor
tensão de funcionamento	DC2.8~3.3V
resistência de isolação	>20M, DC25V
corrente de trabalho	12mA~14.5mA
tempo de resposta	≤16ms

Características mecânicas:

Artigo	Valor
área de contato do dedo	Φ≥5mm
transmitância	≥87%

Condição da confiança:

Artigo	Circunstância
alta temperatura e umidade	60℃, 90%RH, 96H
armazenamento de alta temperatura	70℃/120H
choque térmico	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos

Precauções do conjunto:

1. Não exerça a força extra ao painel de toque.
2. Desde que o painel de toque é transparente e claro, certifique-se vestir a dedeira ou a luva antes de tocar. Seja cuidadoso de suas mãos e de outras partes de ferimento na manipulação pelos cantos de vidro.
3. Ao segurar, certifique-se guardarar as peças nao center das beiras do painel de toque para evitar a sujeira ao painel de toque. Não levante o painel de toque pela cauda para evitar a cauda afrouxam.
4. Quando instalar e montar, não levantarem a cauda com força pesada para evitar a cauda que descasca fora o painel de toque.
5. Não cole nem não monte outras peças na cauda, tal como a placa adicional do filme ou de metal. Porque exercerá a força extra para atar a ponta e a cauda da causa afrouxam.
6. Por favor não puxe FPC com força dum lado ao outro, porque a tensão de FPC fará FPC estourar.
7. Se há um sulco do ar no painel de toque, quando a estrutura de produto do projeto, não se certificar de nenhuns líquido e pó perto do sulco do ar.
8. A fim evitar o esforço pesado à superfície do painel de toque, certifique-se manter a diferença de montagem de 0.2mm-0.5mm entre o painel de toque e o caso.
