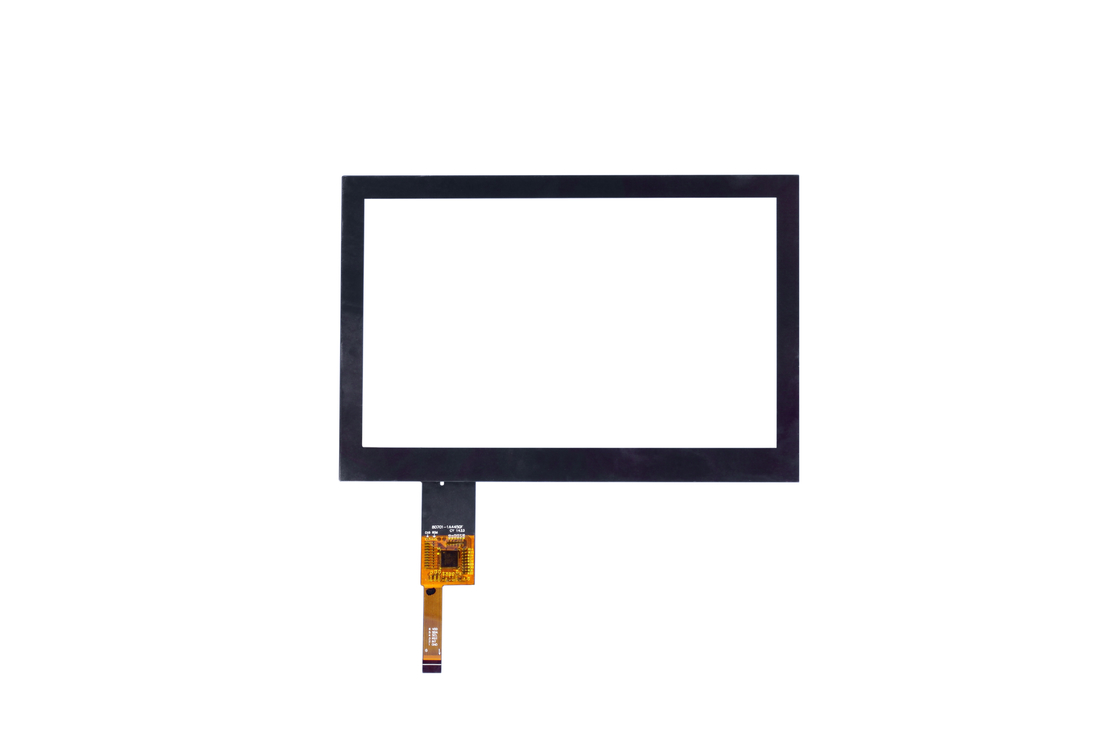

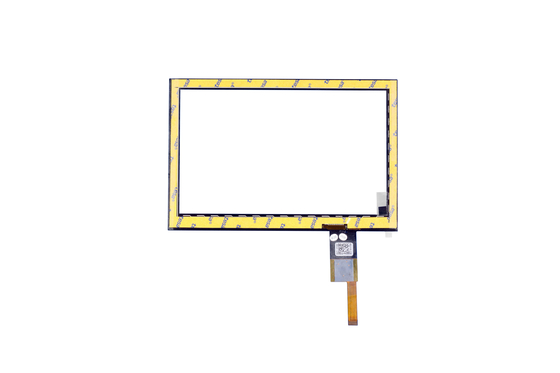

7 conexão ISO9001/ISO14001 do controlador COF do painel de toque do LCD da polegada

7 conexão ISO9001/ISO14001 do controlador COF do painel de toque do LCD da polegada

Detalhe rápido:

1. Vidro de tampa + vidro +OCA de ITO +Adhesive + FPC
2. Dureza de superfície: 6H
3. Processo do sensor: Imprimir
4. IC: GT911 (COF)
5. Espessura total: 1.7±0.1 milímetro
6. Transmitância: ≥87%

Especificação:

Modelo não.	SCT-G70-104450F
Tamanho	7 polegadas
Área da vista	153,85 x 92,87 milímetros
Dimensão do esboço	170,85 x 113,87 milímetros
Estrutura	Vidro de tampa + vidro do sensor
Vidro de tampa	0,7 milímetros
Vidro do sensor	0,7 milímetros
FPC	Pitch=0.5 milímetro
Dureza de superfície	6H
Conexão	COF
Modelo de IC	GT911
Transmitância	≥87%
Temperatura de funcionamento	-20℃~70℃, ≤90%RH
Temperatura de armazenamento	-30℃~80℃, ≤90%RH

Precauções do conjunto:

1. Não exerça a força extra ao painel de toque.
2. Desde que o painel de toque é transparente e claro, certifique-se vestir a dedeira ou a luva antes de tocar. Seja cuidadoso de suas mãos e de outras partes de ferimento na manipulação pelos cantos de vidro.
3. Ao segurar, certifique-se guardarar as peças nao center das beiras do painel de toque para evitar a sujeira ao painel de toque. Não levante o painel de toque pela cauda para evitar a cauda afrouxam.
4. Quando instalar e montar, não levantarem a cauda com força pesada para evitar a cauda que descasca fora o painel de toque.
5. Não cole nem não monte outras peças na cauda, tal como a placa adicional do filme ou de metal. Porque exercerá a força extra para atar a ponta e a cauda da causa afrouxam.
6. Por favor não puxe FPC com força dum lado ao outro, porque a tensão de FPC fará FPC estourar.
7. Se há um sulco do ar no painel de toque, quando a estrutura de produto do projeto, não se certificar de nenhuns líquido e pó perto do sulco do ar.
8. A fim evitar o esforço pesado à superfície do painel de toque, certifique-se manter a diferença de montagem de 0.2mm-0.5mm entre o painel de toque e o caso.

Sobre nós

Estrutura principal:

• Estrutura do GG

A estrutura do GG usa o vidro de tampa mais a solução de vidro do sensor, mais duramente do que a estrutura da PÁGINA, o transmitância alto e o bom efeito para o anti-risco.

• Estrutura da PÁGINA

A estrutura da PÁGINA usa um filme do ANIMAL DE ESTIMAÇÃO mais a solução do vidro do sensor. A tecnologia de processamento madura reduz extremamente a taxa de falhas e o custo. Tem o mesmo peso nivelado com estrutura de OGS.

• Estrutura de OGS

OGS usa uma solução de vidro, forma diretamente o filme de condução de ITO no vidro protetor e usa a tecnologia de sensor. Tem a vantagem da estrutura simples, da luz, do fino e do bom transmitindo etc.

Aplicação:

• Telefone esperto
• Navegação do carro (GPS)
• PC da tabuleta (MEADOS DE)
• Eletrônica da educação
• Ultra livro
• Tudo em um (AIO)
• Aparelho electrodoméstico
• Sistema do banco
• Sistema home esperto
• Equipamento industrial

Condição do ambiente:

Artigo	Valor
ambiente de trabalho	-20℃~70℃, ≤90%RH
ambiente do armazenamento	-30℃~80℃, ≤90%RH

Características mecânicas:

Artigo	Valor
área de contato do dedo	Φ≥5mm
transmitância	≥87%

Características elétricas:

Artigo	Valor
tensão de funcionamento	DC2.8~3.3V
resistência de isolação	>20M, DC25V
corrente de trabalho	12mA~14.5mA
tempo de resposta	≤16ms

Condição da confiança:

Artigo	Circunstância
alta temperatura e umidade	60℃, 90%RH, 96H
armazenamento de alta temperatura	70℃/120H
choque térmico	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos

Por que nos escolha?

Pesquisa & desenvolvimento do ■

SENCENT tem uma equipe dedicada dos especialistas experientes e dos coordenadores do R&D que produzem as soluções criativas, que cumprem as exigências crescentes do mundo moderno. Nós possuímos instalações de manufactura avançadas e os métodos de produção avançados asseguram a taxa consistente da qualidade assim como da eficiência elevada.

Gama de produtos larga do ■

SUNCENT oferece produtos para uma grande variedade de aplicações.
O PAINEL de TOQUE aplicou-se extensamente ao computador do PC, do AIO da tabuleta, ao Ultrabook, à navegação de GPS infotainment, ao carro, telefone esperto, terminal móvel, máquina da posição, produtos de aprendizagem elétricos, sistema de segurança, o aparelho electrodoméstico, dispositivo médico, medindo o dispositivo etc.

Fornecedor poderoso do ■

A satisfação de clientes é a dignidade da nossa empresa para sempre, nós fará o grande esforço para desenvolver novo e os produtos da parte-qualidade, para cumprir suas exigências especiais para a investigação e desenvolvimento dos produtos e para fornecê-lo aperfeiçoam a pro-venda consistindo do sistema de serviço, a em-venda e o serviço da após-venda. De Suncent alvo sempre para fazer os esforços máximos para alcançar vantajoso para as duas partes com nossos clientes.

Qualidade & gestão do ■

SENCENT passou ISO9001: certificado 2008 do sistema de gestão da qualidade e ISO14001: certificado 2004 do sistema do ambiente. Junto com o fundo financeiro forte, equipas de investigação proeminentes, faz o nível técnico de SUNCENT para transformar-se a posição principal da indústria. A tecnologia madura e o sistema de gestão restrito da qualidade são nossa base.

Garantia agradável do ■

SUNCENT fornece não somente a garantia para cada produto mas conservação, consultas, e manutenção igualmente da cargo-garantia. Além disso, SUNCENT oferece a produção de equipamento específico serir exigências de cliente específicas e fornecer soluções profissionais para sócios de ODM/OEM.

Garantia do serviço do ■

Baseado em nossa fábrica poderosa, nós asseguramo-nos de que cada ordem esteja produzida no tempo, clientes possa compreender seu estado da ordem que inclui produzindo.
