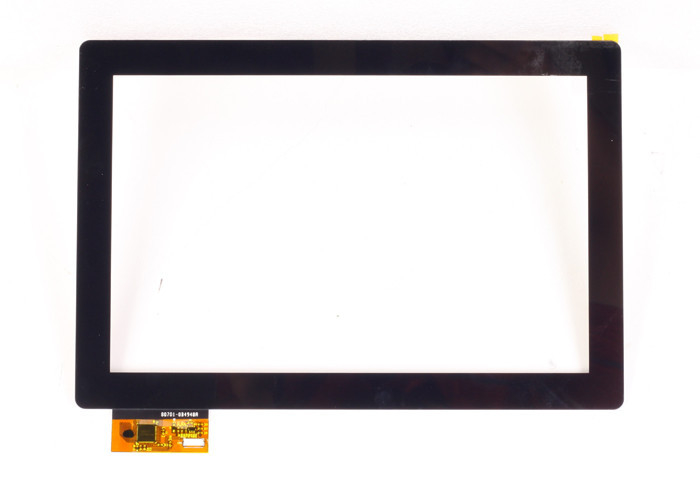

O costume projetou a microplaqueta capacitiva de Focaltech 5506 da estrutura do GG do toque

O costume projetou a microplaqueta capacitiva de Focaltech 5506 da estrutura do GG do toque

Detalhe rápido:

1. Tampa Glass+OCA+ITO Glass+FPC
2. Dureza de superfície: 7H
3. Processo do sensor: Imprimir
4. Relação: I2C
5. Tensão do trabalho: 2.8V-3.3 V
6. Transmitância claro: ≥86%

Precauções do conjunto:

1. Não exerça a força extra ao painel de toque.
2. Desde que o painel de toque é transparente e claro, certifique-se vestir a dedeira ou a luva antes de tocar. Seja cuidadoso de suas mãos e de outras partes de ferimento na manipulação pelos cantos de vidro.
3. Ao segurar, certifique-se guardarar as peças nao center das beiras do painel de toque para evitar a sujeira ao painel de toque. Não levante o painel de toque pela cauda para evitar a cauda afrouxam.
4. Quando instalar e montar, não levantarem a cauda com força pesada para evitar a cauda que descasca fora o painel de toque.
5. Não cole nem não monte outras peças na cauda, tal como a placa adicional do filme ou de metal. Porque exercerá a força extra para atar a ponta e a cauda da causa afrouxam.
6. Por favor não puxe FPC com força dum lado ao outro, porque a tensão de FPC fará FPC estourar.
7. Se há um sulco do ar no painel de toque, quando a estrutura de produto do projeto, não se certificar de nenhuns líquido e pó perto do sulco do ar.
8. A fim evitar o esforço pesado à superfície do painel de toque, certifique-se manter a diferença de montagem de 0.2mm-0.5mm entre o painel de toque e o caso.

Especificação:

Modelo não.	SCT-GA0-004948A
Tamanho	10,1 polegadas
Área ativa	219 x 137.6mm
Dimensão do esboço	250 x 170mm
Estrutura	Vidro de tampa + vidro do sensor
Vidro de tampa	1.1mm
Vidro do sensor	0.55mm
Espessura total	2.1±0.1mm
FPC	Pitch=0.5mm
Dureza de superfície	7H
Conexão	COF
Modelo de IC	FT5506
Multi toque	10 pontos
Relação	I2C
Transmitância	≥86%
Tensão de funcionamento	2.8-3.3V
Sistema operativo	Andróide/Linux
Temperatura de funcionamento	-20℃~70℃, ≤90%RH
Temperatura de armazenamento	-30℃~80℃, ≤90%RH

Especificação do LCD:

Tamanho	10,1 polegadas (diagonal)
Definição	1280 x 3 (RGB) x 800
Elemento do motorista	Matriz do active de TFT do um-Si
Passo de ponto	0,0565 (W) x 0,1695 (H) milímetro
Área ativa	216,96 (W) x 135,60 (H) milímetro
Relação	LVDS
Modo de exposição	Normalmente branco, transmissivo
Arranjo da cor	RGB-listra
Tipo da tecnologia	Um-Si
Passo do pixel (milímetro)	0,192 (h) x 0,192 (v)
Configuração do pixel	R.G.B. Listra vertical
Tratamento de superfície	Brilho
Consumo de potência do luminoso	TBD (tipo.)
Consumo de potência do painel	TBD (tipo.)
Sentido da visão	12 horas
Peso	207g

Sobre nós

Estrutura principal:

Estrutura do GG do ■
A estrutura do GG usa o vidro de tampa mais a solução de vidro do sensor, mais duramente do que a estrutura da PÁGINA, o transmitância alto e o bom efeito para o anti-risco.

Estrutura da PÁGINA do ■
A estrutura da PÁGINA usa um filme do ANIMAL DE ESTIMAÇÃO mais a solução do vidro do sensor. A tecnologia de processamento madura reduz extremamente a taxa de falhas e o custo. Tem o mesmo peso nivelado com estrutura de OGS.

Estrutura do ■ OGS
OGS usa uma solução de vidro, forma diretamente o filme de condução de ITO no vidro protetor e usa a tecnologia de sensor. Tem a vantagem da estrutura simples, da luz, do fino e do bom transmitindo etc.

Material principal:

1. IC: de Taiwan, de América etc.
2. Filme: de Japão, de Coreia etc.
3. Vidro: de Japão, de América, de Alemanha etc.

Aplicação:

• Telefone esperto
• Navegação do carro (GPS)
• PC da tabuleta (MEADOS DE)
• Eletrônica da educação
• Ultra livro
• Tudo em um (AIO)
• Aparelho electrodoméstico
• Sistema do banco
• Sistema home esperto
• Equipamento industrial

Condição do ambiente:

Artigo	Valor
ambiente de trabalho	-20℃~70℃, ≤90%RH
ambiente do armazenamento	-30℃~80℃, ≤90%RH

Características mecânicas:

Artigo	Valor
área de contato do dedo	Φ≥5mm
transmitância	≥87%

Características elétricas:

Artigo	Valor
tensão de funcionamento	DC2.8~3.3V
resistência de isolação	>20M, DC25V
corrente de trabalho	12mA~14.5mA
tempo de resposta	≤16ms

Condição da confiança:

Artigo	circunstância
alta temperatura e umidade	60℃, 90%RH, 96H
armazenamento de alta temperatura	70℃/120H
choque térmico	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos
