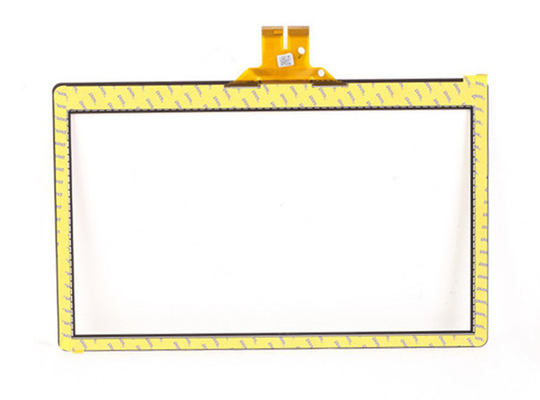

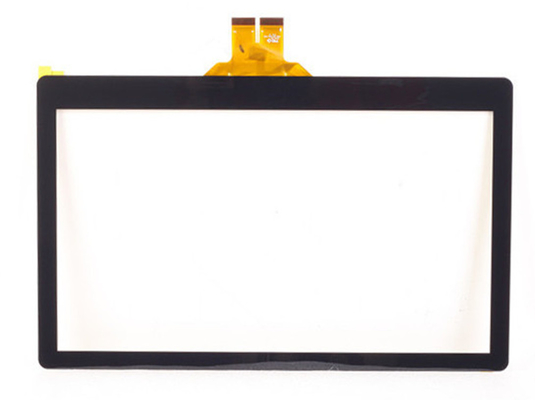

Estrutura da PÁGINA da tela de toque do LCD de 19 polegadas, conexão capacitiva da ESPIGA da tela do multi-toque 10

Estrutura da PÁGINA da tela de toque do LCD de 19 polegadas, conexão capacitiva da ESPIGA da tela do multi-toque 10

Material principal:

IC: de Taiwan, de América etc.

Vidro: de Japão, de América, de Alemanha etc.

Filme: de Japão, de Coreia etc.

Toque PanelSpecification:

Modelo não.	SCT-GA9-005483A
Estrutura	GG
Tamanho	19 polegadas
Multi toque	10 pontos
Área ativa	377,32 x 302.06mm
Dimensão do esboço	407,32 x 332.06mm
Vidro de tampa	1.1mm
Vidro de ITO	1.1mm
Dureza de superfície	6H
Conexão	ESPIGA + PWB
Projeto de IC	GT9115+GT9115+GTM905
Transparente	≥87%
Temperatura de funcionamento	-20℃~70℃, ≤90%RH
Temperatura de armazenamento	-30℃~80℃, ≤90%RH

Estrutura principal:

• Estrutura do GG

A estrutura do GG é vidro de tampa mais a solução de vidro da tecnologia do sensor, com transmitância alto, bom efeito de proteger o risco e também mais duramente do que a estrutura da PÁGINA.

• Estrutura da PÁGINA

A estrutura da PÁGINA usa um filme do ANIMAL DE ESTIMAÇÃO mais a solução do vidro do sensor. A tecnologia de processamento madura reduz extremamente a taxa de falhas e o custo. Tem o mesmo peso nivelado com estrutura de OGS.

• Estrutura de OGS

OGS é uma solução de vidro, forma diretamente o filme de condução de ITO no vidro protetor e usa a tecnologia de sensor. Tem a vantagem da estrutura simples, da luz, do fino e do bom transmitindo etc.

Aplicação:

• Navegação do carro (GPS)
• Eletrônica da educação
• Aparelho electrodoméstico
• Sistema do banco
• Sistema home esperto
• Equipamento industrial
• PC da tabuleta (MEADOS DE)
• Telefone esperto
• Ultra livro
• Tudo em um (AIO)

Condição do ambiente:

Artigo	Valor
ambiente de trabalho	-20℃~70℃, ≤90%RH
ambiente do armazenamento	-30℃~80℃, ≤90%RH

Características elétricas:

Artigo	Valor
tensão de funcionamento	DC2.8~3.3V
resistência de isolação	>20M, DC25V
corrente de trabalho	12mA~14.5mA
tempo de resposta	≤16ms

Características mecânicas:

Artigo	Valor
área de contato do dedo	Φ≥5mm
transmitância	≥87%

Condição da confiança:

Artigo	Circunstância
alta temperatura e umidade	60℃, 90%RH, 96H
armazenamento de alta temperatura	70℃/120H
choque térmico	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos

Precauções do conjunto:

1. Não exerça a força extra ao painel de toque.
2. Desde que o painel de toque é transparente e claro, certifique-se vestir a dedeira ou a luva antes de tocar. Seja cuidadoso de suas mãos e de outras partes de ferimento na manipulação pelos cantos de vidro.
3. Ao segurar, certifique-se guardarar as peças nao center das beiras do painel de toque para evitar a sujeira ao painel de toque. Não levante o painel de toque pela cauda para evitar a cauda afrouxam.
4. Quando instalar e montar, não levantarem a cauda com força pesada para evitar a cauda que descasca fora o painel de toque.
5. Não cole nem não monte outras peças na cauda, tal como a placa adicional do filme ou de metal. Porque exercerá a força extra para atar a ponta e a cauda da causa afrouxam.
6. Por favor não puxe FPC com força dum lado ao outro, porque a tensão de FPC fará FPC estourar.
7. Se há um sulco do ar no painel de toque, quando a estrutura de produto do projeto, não se certificar de nenhuns líquido e pó perto do sulco do ar.
8. A fim evitar o esforço pesado à superfície do painel de toque, certifique-se manter a diferença de montagem de 0.2mm-0.5mm entre o painel de toque e o caso.
