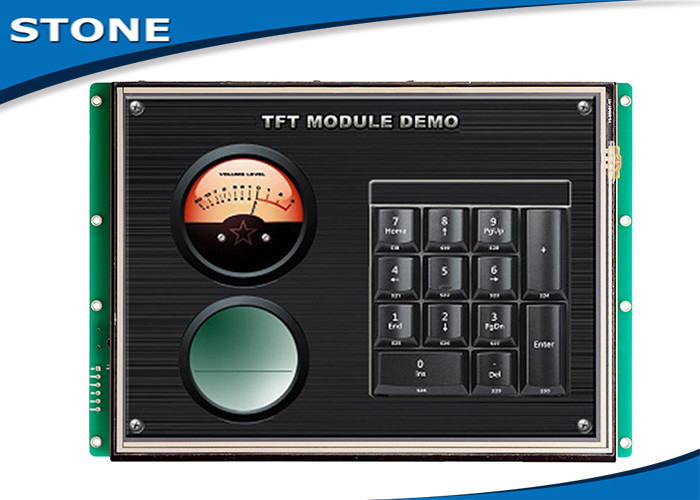

10,4 do” controladores de tela para o uso do equipamento, módulo do toque processador central do tft do lcd

Imagem Grande : 10,4 do” controladores de tela para o uso do equipamento, módulo do toque processador central do tft do lcd Melhor preço

Detalhes do produto:

Lugar de origem:	China
Marca:	STONE
Certificação:	FCC, CE, RoHS, ISO9001:2008
Número do modelo:	STI104WT-01

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 parte
Detalhes da embalagem:	caixa da caixa
Termos de pagamento:	T / T, Western Union, Paypal

Contato

Descrição de produto detalhada

Tamanho:	10,4”	cor:	65 K
Resolução:	800*600	Escala da exposição:	4:3
Luz de fundo:	LED	Interface:	RS232/RS485/CMOS/USB
CPU:	Córtice	Classe do LCD:	A
Realçar:	módulo de ecrã LCD , módulos de display LCD

10,4 do” controladores de tela para o uso do equipamento, módulo do toque processador central do tft do lcd

Parâmetro do produto
Modelo: STI104WT-01 (tipo industrial)

Parâmetro físico
Modelo	STI104WT-01
Tamanho (polegada)	10,4”
Definição	800×RGB×600
Afastamento do pixel	0,1905 milímetros de × 0,0635 milímetro (H×V)
Cor	65536 cores (bocado 16)
Área da visão	211,2 milímetros de × 158.4mm
Dimensão total	255 milímetros de × 16,5 milímetro do × 176.8mm (N) 18,5 milímetros (T)
Peso líquido	765g (N) 805g (T)
Painel de TFT	Um painel nivelado da indústria
Tela de toque	Resistência do fio do nível 4 da indústria Ou sem tela de toque é opcional.
Parâmetro do luminoso
Tipo do luminoso	Diodo emissor de luz
Brilho	300 cd/m2 (O brilho pode ser ajustável em 100 níveis.)
Contraste	500:1
Vida do luminoso	30.000 horas
Ângulo de visão	70°/70°/50°/60° (L/R/U/D)
Temperatura de trabalho	-20°C ~ +70°C
Umidade de trabalho	60°C, 90%
Temperatura de armazenamento	-30°C ~ +85°C
Modo de tela	Digitas
Parâmetro de desempenho
Processador central	CortexM3 STM32F103
Controlador do LCD	CPLD EPM240
Refresque a taxa	60Hz
Represente a velocidade de interruptor	46 ms/picture (22 pictures/s)
Memória Flash	2GB padrão, extensão 4GB
Uma quantidade da memória para a imagem	236 imagens
Relação	Relação de RS232/TTL UART (Estenda a RS485 tão sobre.)
Transferência das imagens	MiniUSB2.0 (12Mbps) & cartão do SD
Escala da tensão	DC4.5V ~ 20V (valor típico: 12V)
Poder	5.0W
Relatório de teste
MTBF	4,250,000H
Temperatura de trabalho	-30°C ~ +85°C
Umidade do ar	60°C, 90%
Teste contínuo da vibração	10-55Hz, 1.5mm, 10G
Teste da aceleração do impacto	6ms, 100G
Teste do ESD	10KV
Teste da confiança da radiação	44W

Vantagens

Com processador central & dispositivo de condução

Controlado por algum MCU

Curva do texto da imagem da exposição através dos comandos

exposição de TFT de 65536 cores

Tela de toque

Relação & porta usb de RS232/RS485/TTL UART

Escala larga da tensão

Amplamente utilizado nos muitos vário campo industrial

Fácil de usar! Função poderosa! Custo e tempo da economia!

Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc.

Outros modelos

Tamanho principal do módulo de TFT LCD
Tamanho	Definição
3,5"	320*240
4,3"	480*272
5"	640480; 480272; 800*480
5,6"	640*480
7"	800480; 800600; 1024*600
8"	800600; 800480; 1024*768
9"	800*480
10,4”	800*600
12,1”	800*600
15,1”	1024*768

Princípio de funcionamento
O módulo de TFT LCD comunica-se com o controlador principal através do comando, a seguir o controlador principal controlaria a máquina para trabalhar após ter recebido os comandos.
Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.

Descrição de software
Nós oferecemos-lhe 3 software simples trabalhar com módulo de TFT LCD.
1. Software assistente: Para transferir arquivos pela rede imagens e arquivos no módulo de TFT LCD, e demonstrar os comandos.
2. Software de controle do toque: Para criar o arquivo de controle.
3. Software da fonte: Para criar o arquivo de fonte.

Descrição de produto
1. Controlado por todo o MCU através do “comando simples ajusta-se”
2.Used como o sistema do controlador do Toque-screeen & de exposição de TFT LCD
3. Baixo custo e boa qualidade.

Produto
10,4 do” controladores de tela para o uso do equipamento, módulo do toque processador central do tft do lcd 0
