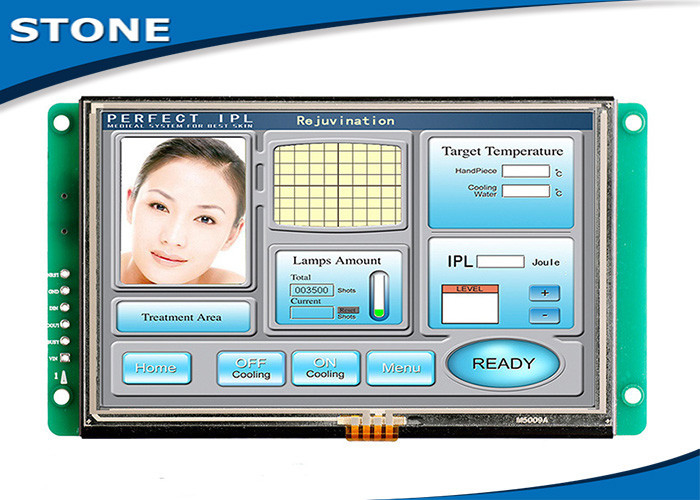

Módulo de TFT LCD da tela de toque do processador central
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tamanho: | 5,0" | cor: | 65 K |
|---|---|---|---|
| Resolução: | 800 * 480 | Escala da exposição: | 16:9 |
| Luz de fundo: | LED | Interface: | RS232/RS485/CMOS/USB |
| CPU: | Córtice | Classe do LCD: | A |
| Realçar: | módulo de ecrã LCD,módulos de display LCD |
||
tela de toque 16bits com processador central, módulo de TFT LCD da definição 800*480 com porto rs485
Descrição de produto
1. Controlado por todo o MCU através do “comando simples ajusta-se”
2.Used como o sistema do controlador do Toque-screeen & de exposição de TFT LCD
3. software 3 fácil para ajudá-lo a correr nosso produto.
Descrição de software
Nós oferecemos-lhe 3 software simples trabalhar com módulo de TFT LCD.
1. Software assistente: Para transferir arquivos pela rede imagens e arquivos no módulo de TFT LCD, e demonstrar os comandos.
2. Software de controle do toque: Para criar o arquivo de controle.
3. Software da fonte: Para criar o arquivo de fonte.
Parâmetro do produto
Modelo: STI050WT-03 (tipo industrial)
Parâmetro físico | |
Modelo | STI050WT-03 |
Tamanho (polegada) | 5,0" |
Definição | 800×RGB×480 |
Afastamento do pixel | 0,1905 milímetros de × 0,0635 milímetro (H×V) |
Cor | 65536 cores (bocado 16) |
Área da visão | 108 milímetros de × 64,8 milímetros |
Dimensão da exposição | 109,5 milímetros de × 66,3 milímetros |
Dimensão total | 137,5 milímetros de × 77,2 milímetros de × 15,6 milímetro (N) 16,5 milímetros (T) |
Peso líquido | 185g (N) 200g (T) |
Painel de TFT | Um painel nivelado da indústria |
Tela de toque | Resistência do fio do nível 4 da indústria |
Parâmetro do luminoso | |
Tipo do luminoso | Diodo emissor de luz |
Brilho | 300 cd/m2 |
Contraste | 500:1 |
Vida do luminoso | 30.000 horas |
Ângulo de visão | 70°/70°/60°/70° (L/R/U/D) |
Temperatura de trabalho | -20°C ~ +70°C |
Umidade de trabalho | 60°C, 90% |
Temperatura de armazenamento | -30°C ~ +85°C |
Modo de tela | Digitas |
Parâmetro de desempenho | |
Processador central | CortexM3 STM32F103 |
Controlador do LCD | CPLD EPM240 |
Refresque a taxa | 60Hz |
Represente a velocidade de interruptor | 30 ms/picture (33 pictures/s) |
Memória Flash | 2GB padrão, extensão 4GB |
Uma quantidade da memória para a imagem | 314 imagens |
Relação | Relação de RS232/TTL UART |
Transferência das imagens | MiniUSB2.0 (12Mbps) & cartão do SD |
Escala da tensão | DC5.0V ~ 20V (valor típico: 12V) |
Poder | 3.0W |
Relatório de teste | |
MTBF | 4,250,000H |
Temperatura de trabalho | -30°C ~ +85°C |
Umidade do ar | 60°C, 90% |
Teste contínuo da vibração | 10-55Hz, 1.5mm, 10G |
Teste da aceleração do impacto | 6ms, 100G |
Teste do ESD | 10KV |
Teste da confiança da radiação | 44W |
Vantagens
Com processador central & dispositivo de condução |
Controlado por algum MCU |
Curva do texto da imagem da exposição através dos comandos |
exposição de TFT de 65536 cores |
Tela de toque |
Relação & porta usb de RS232/RS485/TTL UART |
Escala larga da tensão |
Amplamente utilizado nos muitos vário campo industrial |
Fácil de usar! Função poderosa! Custo e tempo da economia! |
Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc. |
Princípio de funcionamento
O módulo de TFT LCD comunica-se com o controlador principal através do comando, a seguir o controlador principal controlaria a máquina para trabalhar após ter recebido os comandos.
Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.
Outros modelos
Tamanho principal do módulo de TFT LCD | |
Tamanho | Definição |
3,5" | 320*240 |
4,3" | 480*272 |
5" | 640*480; 480*272; 800*480 |
5,6" | 640*480 |
7" | 800*480; 800*600; 1024*600 |
8" | 800*600; 800*480; 1024*768 |
9" | 800*480 |
10,4” | 800*600 |
12,1” | 800*600 |
15,1” | 1024*768 |
