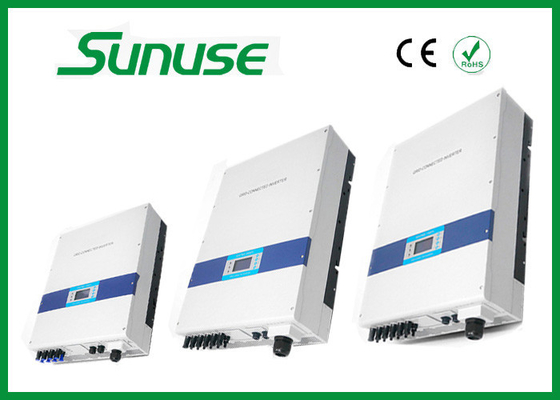

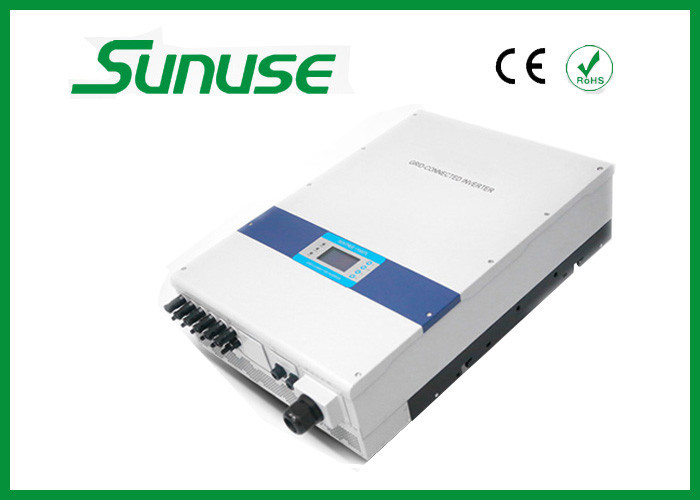

Inversores solares 360V do laço da grade 50Hz/60Hz impermeável de IP65 - 440V com exposição do LCD

Picovolt no grau IP65 alto da eficiência 99,60% do inversor solar MPPT da grade de proteção

Detalhe rápido:

• 1. Escala larga da tensão da saída: 360~440Vac.
• 2. Projeto impermeável do ourdoor IP65.
• 3. 5 anos de garantia
• 4. Exposição do LCD

Especificações:

Modelo (SST)	5000TL	6000TL	8000TL	10000TL	12000TL	15000TL	17000TL	20000TL	30000TL
Poder de entrada máximo da C.C. (W)	5180	6200	8300	11200	13300	15800	17900	21000	32000
Tensão de C.C. máxima (VDC)	900				1000
Comece a tensão (os VDC)	250
Escala de funcionamento de MPPT (VDC)	250~720			250~800
Número de entradas	2			4		6			10
Número de perseguidores de MPPT	2
Poder de entrada máximo por MPPT (W)	3500	4000	5000	6000	7000	8500	9500	11000	16500
Corrente de entrada máxima (a)	2*10	2*12	2*16	2*22	2*24	2*30	2*32	2*35	2*33
Potência de saída nominal (W)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Potência de saída máximo (W)	5000	6000	8000	10000	12000	15000	17000	20000	30000
Corrente de saída avaliado (a)	7,3	8,7	11,6	15,2	16	22,7	25,8	30,3	44,5
Corrente de saída máxima (a)	7,9	9,5	12,7	16	16	25	28,3	33,3	48
Tensão nominal da saída (VAC)	400
Escala da tensão da saída (VAC) *	360~440
Escala de freqüência da grade (hertz) *	50/60±5
Fator de poder	0,9 ~0,9 (de condução) (retardamento)
THDI	<3>
Eficiência máxima	97,60%	97,80%	98,10%	98,10%	98,10%	98,10%	98,10%	98,20%	98,00%
Euro. eficiência	96,70%	96,90%	97,30%	97,50%	97,60%	97,50%	97,60%	97,60%	97,50%
Eficiência de MPPT	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%
Temperatura da operação (°C)	-25~+60
Ruído [DB (a)]	≤25			≤50					≤65
Consumo na noite (W)	0
Isolamento elétrico	Transformerless
Conceito refrigerando	Refrigerar natural			Refrigerar do fã
Grau de proteção	IP65
Uma comunicação	RS845/RS232 (WIFI opcional)
Dimensão (W*D*H milímetros)	470*165*560			470*165*585		470*165*670		580*235*800
Peso (quilograma)	32			35		50		60

Aplicação:

Um inversor do grade-laço é um dispositivo elétrico que permita que os usuários de energias solares complementem seu poder da grade

com energias solares.

Trabalham regulando a quantidade de tensão e de corrente que é recebida dos painéis solares de corrente contínua

(ou a outra fonte de energia da C.C.) e convertendo isto na corrente alternada.

A diferença principal entre um inversor e um inversor do grade-laço é que o último igualmente assegura

que o poder fornecido se realizará na fase com o poder da grade.

Isto permite indivíduos com poder em excesso (vento, solar, etc.) vender o poder de volta à utilidade.

Isto é chamado às vezes “girar o medidor para trás” como aquele é o que acontece literalmente.

Na vantagem do inversor do laço da grade:

1. Desempenho térmico excelente.

2. Capacidade alta da sobrecarga sob a maioria de circunstâncias ambientais.

projeto 3.Transformerless com eficiência de operação mais alta.

4. componentes da Industrial-categoria usados para a operação robusta.

5. A tecnologia avançada do controle de DSP entrega dados exatos.

6. Um MPPTs independente esperto para aumentar a eficiência total.

7. Projeto de Modulized para a manutenção fácil.

8. Tomada programável da gestão do poder.

operation== ==Typical

Os inversores tomam a alimentação de DC E invertem-na à alimentação CA assim que pode ser alimentada na grade da empresa da companhia de electricidade.

O inversor do laço da grade deve sincronizar sua freqüência com a aquela da grade

(por exemplo 50 ou 60 hertz) usando um oscilador local e limite a tensão a não mais altamente do que a tensão de grade.

Um GTI moderno de alta qualidade tem um fator de poder fixo da unidade,

qual significa suas tensão e corrente da saída são alinhadas perfeitamente,

e seu ângulo de fase está dentro de 1 grau da grade da alimentação CA.

O inversor tem um computador a bordo que detecte a forma de onda atual da grade da C.A.,

e output uma tensão a corresponder com a grade.

Contudo, o poder reactivo de fornecimento à grade pôde ser necessário para manter a tensão

no interior local da grade permitiu limitações.

Se não, em um segmento da grade com poder considerável dos níveis de tensão renováveis das fontes

pôde aumentar demasiado na época da produção alta, isto é em torno do meio-dia.

os inversores do Grade-laço estão projetados igualmente desligar rapidamente da grade se a grade de serviço público vai para baixo.

Isso assegura-se de que no caso de um escurecimento, o inversor do laço da grade interrompa para impedir a energia

transfere de prejudicar toda a linha trabalhadores que é enviada para fixar a rede eléctrica.

Configurado corretamente, um inversor do laço da grade permite um proprietário de casa de usar-se

um sistema alternativo da produção de electricidade gosta solar ou energias eólicas sem rewiring extensivo

e sem baterias. Se o poder alternativo que está sendo produzido é insuficiente,

o deficit será originário da grade de eletricidade.
