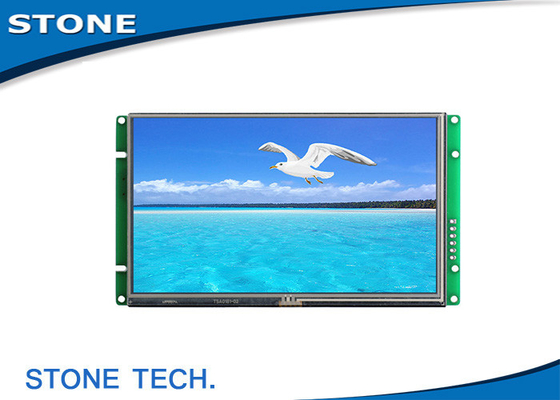

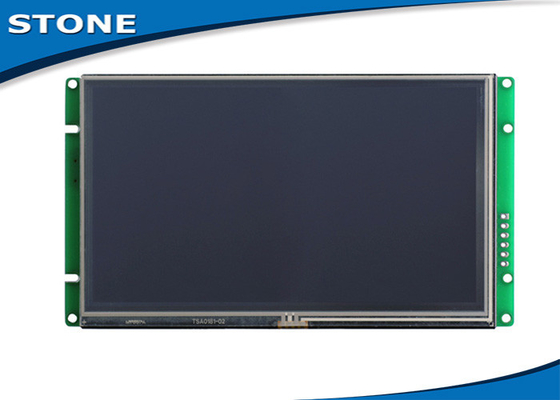

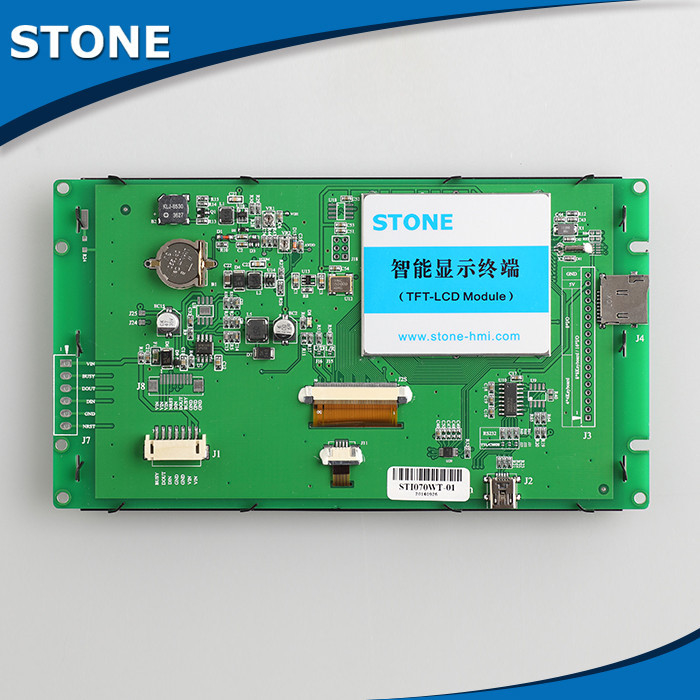

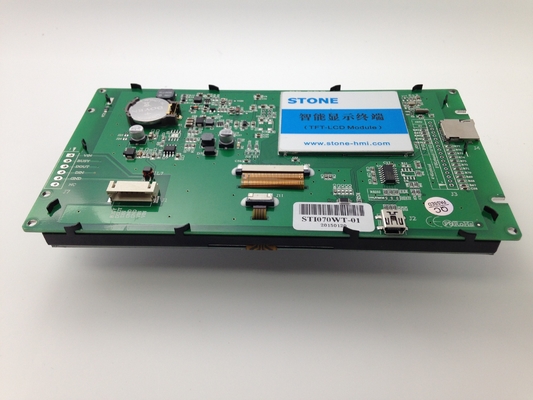

Módulo da exposição de TFT de 7 polegadas com variação da temperatura larga e MTBF longo

Parâmetro físico

Modelo:

STA070WT-01

Tamanho (polegada):

7' '

Definição:

800×RGB×480

Afastamento do pixel:

0.1905mm×0.0635mm (H×V)

Cor:

65536 cores (bocado 16)

Área da visão:

154.08mm×85.92mm

Dimensão da exposição:

156.1mm×88.5mm

Dimensão total:

180.8mm×101.4mm×14.5mm (N)/16.7mm (T)

Peso líquido:

250g (N)/325g (T)

Painel de TFT:

Painel da indústria do nível de A+

Tela de toque:

Resistência do fio do nível 4 da indústria
Ou sem tela de toque é opcional.

Parâmetro do luminoso

Tipo do luminoso:

Diodo emissor de luz

Brilho:

1000cd/m2
(O brilho pode ser ajustável em 100 níveis.)

Contraste:

500:1

Vida do luminoso:

50.000 horas

Ângulo de visão:

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade de trabalho:

60℃, 90%

Temperatura de armazenamento:

-30℃ ~ +85℃

Modo de tela:

Digitas

Parâmetro de desempenho

Processador central:

CortexM3 STM32F103 200MHz

Controlador do LCD:

CPLD EPM240

Refresque a taxa:

60Hz

Represente a velocidade de interruptor:

47 ms/picture (21 pictures/s)

Memória Flash:

2GB padrão, extensão 4GB

Uma quantidade da memória para a imagem:

315 imagens

Relação:

Relação de RS232 /TTL UART
(Estenda a RS485 tão sobre.)

Transferência das imagens:

MiniUSB2.0 (12Mbps)

Escala da tensão:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

3.7W

Relatório de teste

MTBF:

4.250.000 H

Temperatura de trabalho:

-30℃ ~ +85℃

Umidade do ar:

60℃, 90%

Teste contínuo da vibração:

10-55Hz, 1.5mm, 10G

Teste da aceleração do impacto:

6ms, 100G

Teste do ESD:

10KV

Teste da confiança da radiação

44W

Tamanho principal do módulo de TFT LCD

Tamanho

Definição

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5”

1366×RGB×768
